轮胎因风压极端不足的情况下，继续行驶所发生帘纱断裂、剥离等现象。
低气压行驶造成的损伤，有下列情形：

● 胎肩、胎边的胎体部位在圆周方向呈线状或锯齿状的损伤。
● 初期在内面部呈皱褶状（鸡爪痕）损伤。
● 帘纱断裂有长有短，严重者全圆周断裂分离。
● 帘纱断裂处因温度高，有焦化现象。

发生要因
● 轮胎造刺穿后，引起的胎压不足。
● 胎压极端不足（或过度超载），使轮胎屈伸运动过大而造成帘纱疲劳，致强度降低而断裂。
● 气门嘴或内胎不良导致胎压不足。

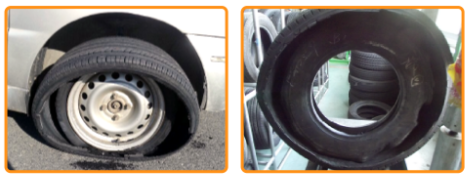

外观形状

轮胎在胎压极度不足的情况下持续走行，而发生帘纱发热烧焦引起整个胎边与胎体分离
